Beschreibung

Der Phonitor se verfügt über dieselbe Audiosignalververstärkung wie seine größeren Brüder Phonitor x und Phonitor xe und begeistert daher mit demselbem Klangerlebnis. Optional gibt es auch den DAC768xs.

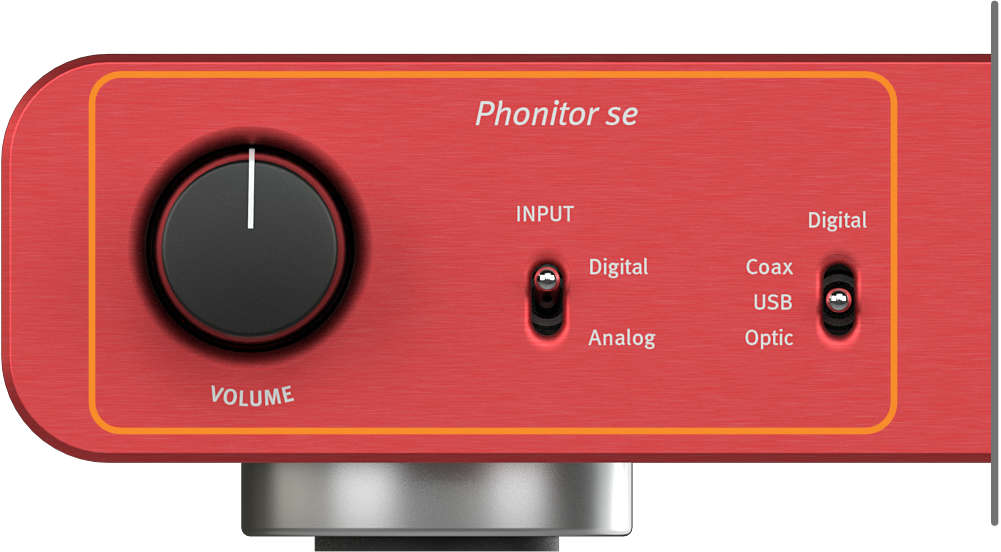

Volume & Quellenwahl

Die Lautstärke wird mit einem gefrästen Vollaluminium-Drehknopf eingestellt. Der Alps RK27 “Big Blue”-Potentiometer vermittelt ein angenehmes “Löffel im Honig”-Drehgefühl.

Neben einer analogen Quelle können mit dem optionalem DAC drei weitere digitale Quellen an den Phonitor se angeschlossen werden.

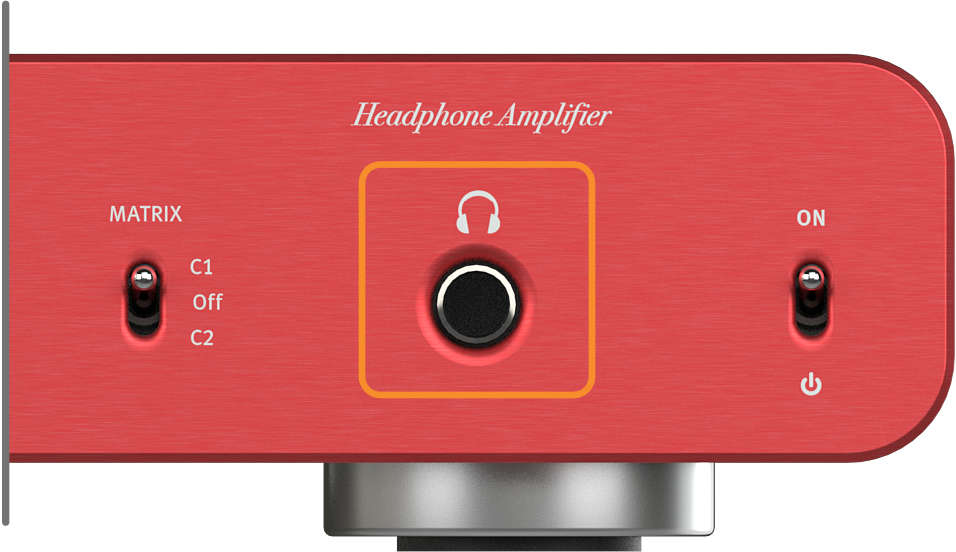

Kopfhörerausgang mit Dampf

Der Phonitor se bietet eine 6,35 mm-Buchse für den Anschluss von Kopfhörern mit Klinkenstecker.

An dieser Buchse liegen bis zu 2 x 5 Watt Ausgangsleistung an. Damit können auch sehr leistungshungrige Kopfhörer wie Magnetostaten oder Elektrostaten mühelos angetrieben werden.

Die Revolution

im Kopfhörerverstärker ist die Phonitor Matrix, mit schaltbarem Crossfeed, dank derer Sie Musik über Kopfhörer so hören, wie über Lautsprecher.

Der ermüdende Super-Stereo-Effekt und die übertriebene Wiedergabe von Hallräumen und Effekten sind Vergangenheit.

Genießen Sie ihre Musik ermüdungsfrei und genauso, wie sie gehört werden sollte.

Die Phonitor Matrix hat in der größten Ausbaustufe drei Einstellparameter: Crossfeed, Speaker Angle und Center Level. Im Phonitor se ist der Center Level auf -1 dB und der Lautsprecher-Aufstellwinkel auf 30° voreingestellt. Dies sind die gängigsten Werte.

Die Crossfeed-Funktion bestimmt das Übersprechen der Kanäle, die sogenannte interaurale Pegeldifferenz. Für die Intensität des Crossfeed gibt es zwei Schaltpositionen C1 und C2.

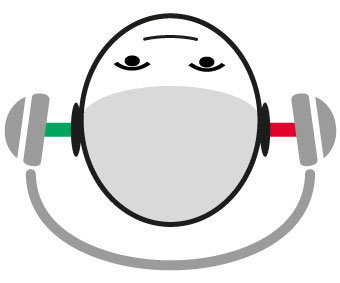

Normal

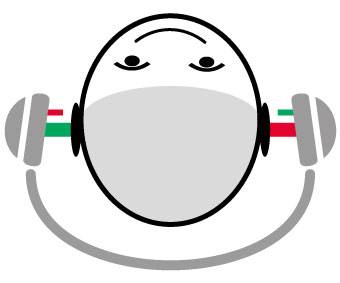

Revolution

Phonitor Matrix

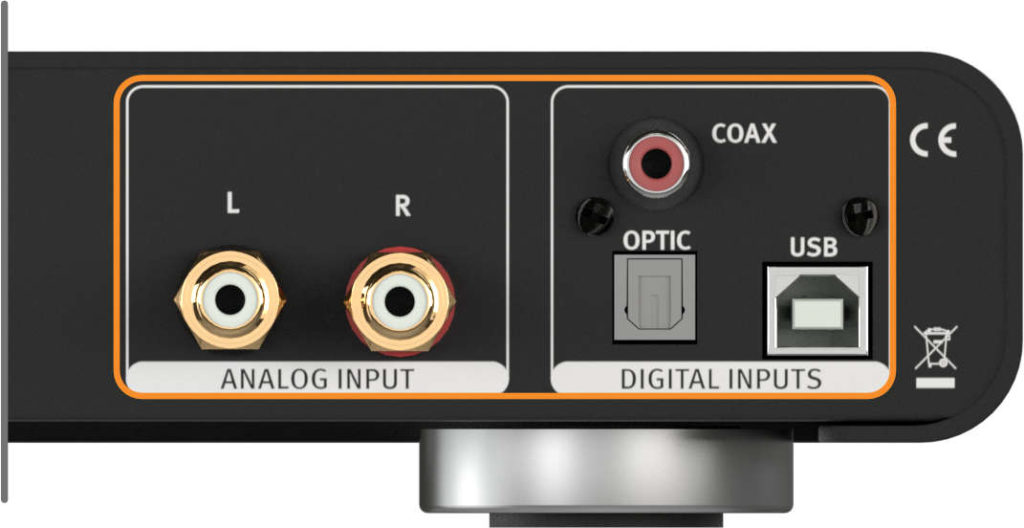

Anschlüsse

Der Phonitor se ist mit vergoldeten Cinch-Buchsen für den analogen Eingang ausgestattet.

Mit dem optionalen DAC768xs kommen noch drei weitere digitale Quellen hinzu: USB, Coax und Optical.

Der optionale DAC768xs

Als Wandlerchip im optionalen Digital/Analog-Wandlern kommt der hochgelobte AKM AK4490 Velvet Sound™ Premium-DAC Chip zum Einsatz, der dank seiner neuen Architektur feinste Klangdetails reproduziert.

Er wandelt PCM-Audio mit einer Auflösung von 32 Bit und einer Abtastrate von bis zu 768kHz, was der 16-fachen CD-Auflösung entspricht. Auch Direct Stream Digital wird bis zu einer Auflösung von DSD4 bzw. DSD256 unterstützt.

technische Daten vom SPL Kopfhörerverstärker Phonitor se

Analoge Eingang: Cinch

Maximaler Eingangspegel: 32,5 dBu

Eingangsimpedanz: 20 kΩ

Digitale Eingänge: DAC768xs (optional)

Coaxial SPDIF (Cinch), PCM-Abtastraten: 44,1/48/88,2/96/176,4/192 kHz

Optisch SPDIF (Toslink F06), PCM-Abtastraten: 44,1/48/88,2/96/mit Glasfaser<1m: 176,4/192 kHz

USB (B), PCM-Abtastraten: 44,1/48/88,2/96/176,4/192/352,8/384/705,6/768 kHz

USB (B), DSD over PCM (DoP), Abtastraten: 2,8 (DSD64), 5,6 (DSD128), 11,2 (DSD256) MHz

0 dBFS kalibriert auf: 15 dBu

Standard-Kopfhörerausgang: 6,35 mm-TRS-Klinkenbuchse

Pinbelegung: Spitze = links, Ring = rechts, Schaft = GND

Quellimpedanz: 0,18 Ω

Dämpfungsfaktor (40 Ω): 180

Frequenzgang (-3dB): 10 Hz – 300 kHz

Übersprechen (1 kHz): -90 dB

THD + N (10 Hz – 22 kHz, 0 dBu): 0,00091 %

Rauschen (A-bewertet): -103 dBu

Dynamikumfang: 135,5 dB

Ausgangsleistung (1 kHz, 1% Klirrfaktor, 600 Ω): 2 x 2.7 W

Ausgangsleistung (1 kHz, 1% Klirrfaktor, 250 Ω): 2 x 5 W

Ausgangsleistung (1 kHz, 1% Klirrfaktor, 32 Ω): 2 x 1 W

Interne Stromversorgung; Linear-Netzteil mit geschirmtem Ringkerntransformator

Betriebsspannung für analoge Audio-Elektronik: +/- 60 V

Betriebsspannung für Relais und LEDs: +12 V

Betriebsspannungen für optionalen DAC768xs: +7 V, +3,3 V

Netzteil Netzspannung (wählbar, siehe Sicherungskammer) 230 V AC / 50; 115 V AC / 60 Hz Sicherung für 230 V T 315 mA Sicherung für 115 V T 630 mA Leistungsaufnahme max. 30 VA Stand-By Stromaufnahme < 0,3 W

Maße & Gewicht

W x H x T (Weite x Höhe inkl. Füße x Tiefe): 278 x 57 x 330 mm (11 x 2.24 x 13 inch)

Gewicht des Geräts: 2,8 kg (6.17 lb)

Versandgewicht (inkl. Verpackung): 5 kg (11,02 lb)

Referenz: 0 dBu = 0,775V. Technische Änderungen vorbehalten.
